Τι μπορείς να κάνεις, αν έχεις δύο ηλεκτρογεννήτριες στην ΣΤ΄; Πολλά και ενδιαφέροντα. Ας αρχίσουμε.

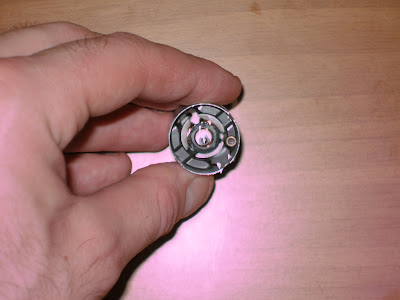

Καταρχάς, τα παιδιά μπορούν να δουν τη δομή μιας ηλεκτρογεννήτριας. Οι φωτογραφίες του δυναμό στο σχολικό βιβλίο δεν επαρκούν για να κατανοήσουν οι μαθητές τις αρχές και τον τρόπο λειτουργίας της.
Δεύτερον, περιστρέφοντάς την τα παιδιά βλέπουν την παραγωγή του ηλεκτρικού ρεύματος.

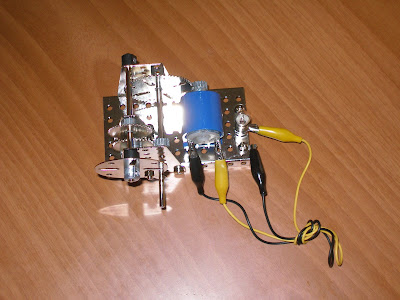

Τρίτον, τα παιδιά δοκιμάζουν να την περιστρέψουν με το λαμπάκι και χωρίς. Διαπιστώνουν πως στην πρώτη περίπτωση η περιστροφή είναι δυσκολότερη. Μέσα από συζήτηση είναι δυνατόν οι μαθητές να διαπιστώσουν πως στην πρώτη περίπτωση δυσκολευόμαστε περισσότερο επειδή τώρα μέρος της ενέργειας που δίνουμε στο σύστημα μετατρέπεται σε ηλεκτρική και κινητική ενέργεια, ενώ στη δεύτερη περίπτωση η ενέργεια που δίνουμε μετατρέπεται μόνο σε κινητική.

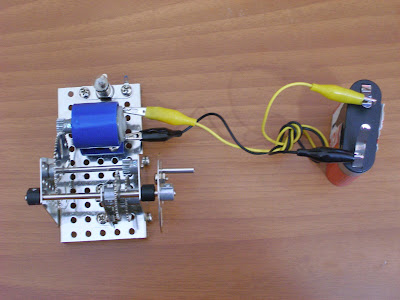

Στη συνέχεια, συνδέουμε μια μπαταρία όπως φαίνεται στη φωτογραφία και οι μαθητές ανακαλύπτουν τον ηλεκτροκινητήρα. Οι μαθητές μου με ρώτησαν τι θα γίνει αν αντιστρέψουμε τη σύνδεση των καλωδίων. Διαπίστωσαν τότε πως ο ηλεκτροκινητήρας περιστρέφεται προς την άλλη μεριά!

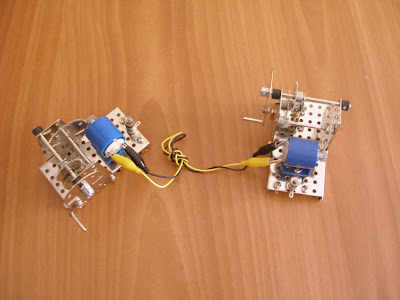

Στην παραπάνω εικόνα περιστρέφουμε την ηλεκτρογεννήτρια και το ρεύμα που παράγεται περιστρέφει τον ηλεκτροκινητήρα. Ουσιαστικά μ’ αυτήν τη δραστηριότητα και την προηγούμενη οι μαθητές διαπιστώνουν πως ο ηλεκτροκινητήρας και η ηλεκτρογεννήτρια είναι το ίδιο πράγμα. Αυτό που αλλάζει είναι η ροή ενέργειας. Στην ηλεκτρογεννήτρια δίνουμε μηχανική ενέργεια και μετατρέπεται σε ηλεκτρική, ενώ στον ηλεκτροκινητήρα γίνεται το αντίστροφο.

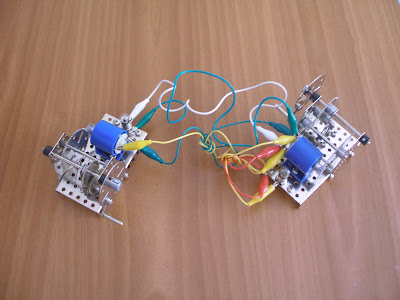

Κάποιο παιδί στη συνέχεια με ρώτησε τι θα γίνει αν συνδέσουμε και το λαμπάκι και τον ηλεκτροκινητήρα. Όπως μάντεψαν σωστά, θα ανάψει το λαμπάκι και θα κινηθεί ο ηλεκτροκινητήρας, μόνο που αυτή τη φορά η περιστροφή της ηλεκτρογεννήτριας θα είναι ακόμα πιο δύσκολη.

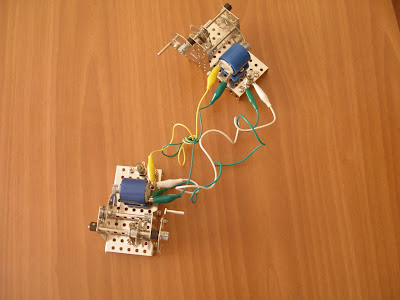

Τέλος, οι μαθητές θέλησαν να βάλουν στο παιχνίδι και το λαμπάκι της ηλεκτρογεννήτριας. Αυτή τη φορά δεν άναψε κανένα λαμπάκι ούτε κινήθηκε ο ηλεκτροκινητήρας. Το γνωστό σε όλους μας μπλακάουτ.
Μειονεκτήματα της συγκεκριμένης διδασκαλίας; Μα φυσικά το ότι δεν είχαν οι μαθητές μπροστά τους μια δική τους ηλεκτρογεννήτρια και έναν ηλεκτροκινητήρα. Για να το λύσω αναγκαζόμουν να σηκώνω έναν έναν μαθητή στην έδρα προκειμένου να εκτελέσει τις δραστηριότητες ο ίδιος. Βεβαίως, αυτό δεν έλυσε οριστικά το πρόβλημα. Χρήσιμο θα ήταν τα παιδιά να έκαναν μόνα τους τις διάφορες συνδέσεις, κάτι που δυστυχώς ήταν αδύνατο να γίνει.
Επίσης άλλο μειονέκτημα της παρούσας διδασκαλίας ήταν ότι έλειπε από τη συζήτηση η θερμότητα. Θα παρακαλούσα φίλους εκπαιδευτικούς να βοηθήσουν στο συγκεκριμένο θέμα ή να σχολιάσουν ό,τι άλλο θέλουν.
Καταρχάς, τα παιδιά μπορούν να δουν τη δομή μιας ηλεκτρογεννήτριας. Οι φωτογραφίες του δυναμό στο σχολικό βιβλίο δεν επαρκούν για να κατανοήσουν οι μαθητές τις αρχές και τον τρόπο λειτουργίας της.
Δεύτερον, περιστρέφοντάς την τα παιδιά βλέπουν την παραγωγή του ηλεκτρικού ρεύματος.
Τρίτον, τα παιδιά δοκιμάζουν να την περιστρέψουν με το λαμπάκι και χωρίς. Διαπιστώνουν πως στην πρώτη περίπτωση η περιστροφή είναι δυσκολότερη. Μέσα από συζήτηση είναι δυνατόν οι μαθητές να διαπιστώσουν πως στην πρώτη περίπτωση δυσκολευόμαστε περισσότερο επειδή τώρα μέρος της ενέργειας που δίνουμε στο σύστημα μετατρέπεται σε ηλεκτρική και κινητική ενέργεια, ενώ στη δεύτερη περίπτωση η ενέργεια που δίνουμε μετατρέπεται μόνο σε κινητική.
Στη συνέχεια, συνδέουμε μια μπαταρία όπως φαίνεται στη φωτογραφία και οι μαθητές ανακαλύπτουν τον ηλεκτροκινητήρα. Οι μαθητές μου με ρώτησαν τι θα γίνει αν αντιστρέψουμε τη σύνδεση των καλωδίων. Διαπίστωσαν τότε πως ο ηλεκτροκινητήρας περιστρέφεται προς την άλλη μεριά!
Στην παραπάνω εικόνα περιστρέφουμε την ηλεκτρογεννήτρια και το ρεύμα που παράγεται περιστρέφει τον ηλεκτροκινητήρα. Ουσιαστικά μ’ αυτήν τη δραστηριότητα και την προηγούμενη οι μαθητές διαπιστώνουν πως ο ηλεκτροκινητήρας και η ηλεκτρογεννήτρια είναι το ίδιο πράγμα. Αυτό που αλλάζει είναι η ροή ενέργειας. Στην ηλεκτρογεννήτρια δίνουμε μηχανική ενέργεια και μετατρέπεται σε ηλεκτρική, ενώ στον ηλεκτροκινητήρα γίνεται το αντίστροφο.
Κάποιο παιδί στη συνέχεια με ρώτησε τι θα γίνει αν συνδέσουμε και το λαμπάκι και τον ηλεκτροκινητήρα. Όπως μάντεψαν σωστά, θα ανάψει το λαμπάκι και θα κινηθεί ο ηλεκτροκινητήρας, μόνο που αυτή τη φορά η περιστροφή της ηλεκτρογεννήτριας θα είναι ακόμα πιο δύσκολη.
Τέλος, οι μαθητές θέλησαν να βάλουν στο παιχνίδι και το λαμπάκι της ηλεκτρογεννήτριας. Αυτή τη φορά δεν άναψε κανένα λαμπάκι ούτε κινήθηκε ο ηλεκτροκινητήρας. Το γνωστό σε όλους μας μπλακάουτ.
Μειονεκτήματα της συγκεκριμένης διδασκαλίας; Μα φυσικά το ότι δεν είχαν οι μαθητές μπροστά τους μια δική τους ηλεκτρογεννήτρια και έναν ηλεκτροκινητήρα. Για να το λύσω αναγκαζόμουν να σηκώνω έναν έναν μαθητή στην έδρα προκειμένου να εκτελέσει τις δραστηριότητες ο ίδιος. Βεβαίως, αυτό δεν έλυσε οριστικά το πρόβλημα. Χρήσιμο θα ήταν τα παιδιά να έκαναν μόνα τους τις διάφορες συνδέσεις, κάτι που δυστυχώς ήταν αδύνατο να γίνει.
Επίσης άλλο μειονέκτημα της παρούσας διδασκαλίας ήταν ότι έλειπε από τη συζήτηση η θερμότητα. Θα παρακαλούσα φίλους εκπαιδευτικούς να βοηθήσουν στο συγκεκριμένο θέμα ή να σχολιάσουν ό,τι άλλο θέλουν.
